VHDB

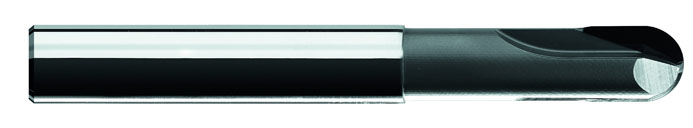

Fullradiefräs HM / 2-skärig / HSM (HSM=höghastighetsfräsning)
Fullradiefräs, solid hårdmetall / HM, för bearbetning i grafit, Diamant-skär
.
.
N5.1
 Aluminium, <5% kisel		 N5.2
 Aluminium, >5% kisel		 N5.3
 Koppar
 Kopparlegeringar		 N5.4
 Syntetmaterial		 N5.5
 Kompositmaterial, CFK-GFK		 N5.6
 Grafit

2-skär Reducering
Hörnradie		 0 grader
spiralvinkel		 Diamant   Skafttyp
6535HA		 Diameter
tolerans
g7		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
inom 0,005 mm
.
Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader
 VHDB 2 030 078 L09 3,0 1,50 6 78 2,5 9 0,250 2 25
 VHDB 2 030 078 L15 3,0 1,50 6 78 2,5 15 0,250 2 25
 VHDB 2 040 078 L12 4,0 2,00 6 78 2,5 12 0,250 2 25
 VHDB 2 040 078 L20 4,0 2,00 6 78 2,5 20 0,250 2 25
 VHDB 2 050 078 L15 5,0 2,50 6 78 3,0 15 0,300 2 25
 VHDB 2 050 078 L25 5,0 2,50 6 78 3,0 25 0,300 2 25
 VHDB 2 060 102 L18 6,0 3,00 6 102 6,0 18 0,300 2 -
 VHDB 2 060 102 L30 6,0 3,00 6 102 6,0 30 0,300 2 -
 VHDB 2 080 102 L24 8,0 4,00 8 102 7,0 24 0,400 2 -
 VHDB 2 080 102 L40 8,0 4,00 8 102 7,0 40 0,400 2 -
 VHDB 2 100 102 L30 10,0 5,00 10 102 8,0 30 0,500 2 -
 VHDB 2 100 102 L50 10,0 5,00 10 102 8,0 50 0,500 2 -
 VHDB 2 120 107 L36 12,0 6,00 12 107 9,0 36 0,500 2 -
 VHDB 2 120 107 L60 12,0 6,00 12 107 9,0 60 0,500 2 -


Lång


 VHDB 2 030 078 3,0 1,5 6 78 3 9 0,100 2 15
 VHDB 2 040 078 4,0 2,00 6 78 4 12 0,100 2 15
 VHDB 2 050 078 5,0 2,50 6 78 5 15 0,100 2 15
 VHDB 2 060 078 6,0 3,00 6 78 6 18 0,100 2 -
 VHDB 2 080 078 8,0 4,00 8 78 8 24 0,100 2 -
 VHDB 2 100 078 10,0 5,00 10 78 10 30 0,100 2 -

 VHDB 2 120 078

 12,0 6,00 12 78 12 30 0,100 2 - Ny

.Denna frästyp kan beställas i specialdimensioner efter förfrågan.
.

Beställ produktkatalog för utförliga skärdatarekommendationer.
.
