VHMS2

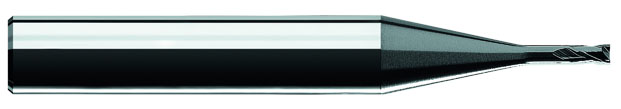

Micropinnfräs HM / 2-skärig / HSM (HSM=höghastighetsfräsning)
.
.
P1.1     <800N/mm2
 Stål, lågkolhaltigt
 Automatstål		 P1.2     <1000N/mm2
 Stål <0,5% C
 Stål >0,5% C, Låglegerat
 Stål >0,5% C, Låglegerat		 P1.3     <1400N/mm2
 Verktygsstål, Normal
 Stål, höglegerat m. hög hårdhet
 Stål, höglegerat m. hög brottgräns
 Rostfritt, martensitiskt 		H2.1
 42-50 HRC		 H2.2
 50-55 HRC		 H2.3
 55-70 HRC		 M3.1
<950N/mm2
 Rostfritt stål		 M3.2
<1250N/mm2
 Rostfritt stål, Austenitiskt, svårbearbetat
 Rostfritt stål, Duplex
K4.1     <800N/mm2
 Gjutjärn		 S6.1     <1500N/mm2
 Superlegeringar, Fe 		S6.2
<1600N/mm2
 Superlegeringar, Co		 S6.3     <1600N/mm2 Superlegeringar, Ni S6.4     <1250N/mm2 Superlegeringar, Titan
2-skär   30 gr.
spiralvinkel		 TiAlN HPM
HSM		 Skafttyp
6535HA		 Diameter
tolerans
f7		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
inom 0,005 mm
.

 Artikelnummer

 d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader
 Skaftdiameter= 4 mm
 VHMS 2 001 051 04 03 L0015 0,1   4 51 0,15     2 15
 VHMS 2 002 051 04 03 L0025 0,2   4 51 0,25     2 15
 VHMS 2 003 051 04 03 L003 0,3   4 51 0,30     2 15
 VHMS 2 003 051 04 03 L015 0,3   4 51 0,30 1,50 0,010 2 15
 VHMS 2 003 051 04 03 L030 0,3   4 51 0,30 3,00 0,010 2 15
 VHMS 2 004 051 04 03 L004 0,4   4 51 0,40     2 15
 VHMS 2 004 051 04 03 L020 0,4   4 51 0,40 2,00 0,010 2 15
 VHMS 2 004 051 04 03 L040 0,4   4 51 0,40 4,00 0,010 2 15
 VHMS 2 005 051 04 03 L005 0,5   4 51 0,50     2 15
 VHMS 2 005 051 04 03 L030 0,5   4 51 0,50 3,00 0,015 2 15
 VHMS 2 005 051 04 03 L060 0,5   4 51 0,5 6,00 0,015 2 15
 VHMS 2 005 051 04 03 L080 0,5   4 51 0,50 8,00 0,015 2 15
 VHMS 2 005 051 04 03 L100 0,5   4 51 0,50 10,00 0,015 2 15
 VHMS 2 006 051 04 03 L006 0,6   4 51 0,60     2 15
 VHMS 2 006 051 04 03 L020 0,6   4 51 0,60 2,00 0,025 2 15
 VHMS 2 006 051 04 03 L040 0,6   4 51 0,60 4,00 0,025 2 15
 VHMS 2 006 051 04 03 L060 0,6   4 51 0,60 6,00 0,025 2 15
 VHMS 2 006 051 04 03 L080 0,6   4 51 0,60 8,00 0,025 2 15
 VHMS 2 006 051 04 03 L100 0,6   4 51 0,60 10,00 0,025 2 15
 VHMS 2 008 051 04 03 L008 0,8   4 51 0,80     2 15
 VHMS 2 008 051 04 03 L025 0,8   4 51 0,80 2,50 0,025 2 15
 VHMS 2 008 051 04 03 L050 0,8   4 51 0,80 5,00 0,025 2 15
 VHMS 2 008 051 04 03 L080 0,8   4 51 0,80 8,00 0,025 2 15
 VHMS 2 008 051 04 03 L100 0,8   4 51 0,80 10,00 0,025 2 15
 VHMS 2 010 051 04 03 L010 1,0   4 51 1,00     2 15
 VHMS 2 010 051 04 03 L040 1,0   4 51 1,00 4,00 0,025 2 15
 VHMS 2 010 051 04 03 L060 1,0   4 51 1,00 6,00 0,025 2 15
 VHMS 2 010 051 04 03 L080 1,0   4 51 1,00 8,00 0,025 2 15
 VHMS 2 010 051 04 03 L100 1,0   4 51 1,00 10,00 0,025 2 15
 VHMS 2 010 051 04 03 L120 1,0   4 51 1,00 12,00 0,025 2 15
 VHMS 2 010 051 04 03 L150 1,0   4 51 1,00 15,00 0,025 2 15
 VHMS 2 010 060 04 03 L200 1,0   4 60 1,00 20,00 0,025 2 15
 VHMS 2 010 060 04 03 L250 1,0   4 60 1,00 25,00 0,025 2 15
 VHMS 2 012 051 04 03 L012 1,2   4 51 1,20     2 15
 VHMS 2 012 051 04 03 L040 1,2   4 51 1,20 4,00 0,025 2 15
 VHMS 2 012 051 04 03 L060 1,2   4 51 1,20 6,00 0,025 2 15
 VHMS 2 012 051 04 03 L080 1,2   4 51 1,20 8,00 0,025 2 15
 VHMS 2 012 051 04 03 L120 1,2   4 51 1,20 12,00 0,025 2 15
 VHMS 2 012 051 04 03 L160 1,2   4 51 1,20 16,00 0,025 2 15

 Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader
 Skaftdiameter= 4 mm
 VHMS 2 015 051 04 03 L015 1,5   4 51 1,50     2 15
 VHMS 2 015 051 04 03 L040 1,5   4 51 1,50 4,00 0,025 2 15
 VHMS 2 015 051 04 03 L060 1,5   4 51 1,50 6,00 0,025 2 15
 VHMS 2 015 051 04 03 L080 1,5   4 51 1,50 8,00 0,025 2 15
 VHMS 2 015 051 04 03 L100 1,5   4 51 1,50 10,00 0,025 2 15
 VHMS 2 015 051 04 03 L120 1,5   4 51 1,50 12,00 0,025 2 15
 VHMS 2 015 051 04 03 L150 1,5   4 51 1,50 15,00 0,025 2 15
 VHMS 2 015 060 04 03 L200 1,5   4 60 1,50 20,00 0,025 2 15
 VHMS 2 015 060 04 03 L250 1,5   4 60 1,50 25,00 0,025 2 15
 VHMS 2 020 051 04 03 L020 2,0   4 51 2,00     2 15
 VHMS 2 020 051 04 03 L060 2,0   4 51 2,00 6,00 0,050 2 15
 VHMS 2 020 051 04 03 L080 2,0   4 51 2,00 8,00 0,050 2 15
 VHMS 2 020 051 04 03 L100 2,0   4 51 2,00 10,00 0,050 2 15
 VHMS 2 020 051 04 03 L120 2,0   4 51 2,00 12,00 0,050 2 15
 VHMS 2 020 051 04 03 L160 2,0   4 51 2,00 16,00 0,050 2 15
 VHMS 2 020 060 04 03 L200 2,0   4 60 2,00 20,00 0,050 2 15
 VHMS 2 020 060 04 03 L250 2,0   4 60 2,00 25,00 0,050 2 15
 VHMS 2 020 064 04 03 L300 2,0   4 64 2,00 30,00 0,050 2 15
 VHMS 2 025 051 04 03 L025 2,5   4 51 2,50     2 15
 VHMS 2 025 051 04 03 L060 2,5   4 51 2,50 6,00 0,050 2 15
 VHMS 2 025 051 04 03 L080 2,5   4 51 2,50 8,00 0,050 2 15
 VHMS 2 025 051 04 03 L100 2,5   4 51 2,50 10,00 0,050 2 15
 VHMS 2 025 051 04 03 L120 2,5   4 51 2,50 12,00 0,050 2 15
 VHMS 2 025 051 04 03 L160 2,5   4 51 2,50 16,00 0,050 2 15
 VHMS 2 025 060 04 03 L200 2,5   4 60 2,50 20,00 0,050 2 15
 VHMS 2 025 060 04 03 L250 2,5   4 60 2,50 25,00 0,050 2 15
 VHMS 2 025 064 04 03 L300 2,5   4 64 2,50 30,00 0,050 2 15
 VHMS 2 030 051 04 03 L030 3,0   4 51 3,00     2 15
 VHMS 2 030 051 04 03 L060 3,0   4 51 3,00 6,00 0,050 2 15
 VHMS 2 030 051 04 03 L080 3,0   4 51 3,00 8,00 0,050 2 15
 VHMS 2 030 051 04 03 L100 3,0   4 51 3,00 10,00 0,050 2 15
 VHMS 2 030 051 04 03 L120 3,0   4 51 3,00 12,00 0,050 2 15
 VHMS 2 030 051 04 03 L160 3,0   4 51 3,00 16,00 0,050 2 15
 VHMS 2 030 060 04 03 L200 3,0   4 60 3,00 20,00 0,050 2 15
 VHMS 2 030 060 04 03 L250 3,0   4 60 3,00 25,00 0,050 2 15
 VHMS 2 030 064 04 03 L300 3,0   4 64 3,00 30,00 0,050 2 15

 Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader
 Skaftdiameter= 6 mm
 VHMS 2 001 064 06 03 L0015 0,1   6 64 0,15     2 10
 VHMS 2 002 064 06 03 L003 0,2   6 64 0,30     2 0,960 Ny
 VHMS 2 003 064 06 03 L005 0,3   6 64 0,50     2 10
 VHMS 2 003 064 06 03 L015 0,3   6 64 0,50 1,50 0,01 2 11
 VHMS 2 003 064 06 03 L030 0,3   6 64 0,50 3,00 0,01 2 12
 VHMS 2 004 064 06 03 L006 0,4   6 64 0,60     2 10
 VHMS 2 004 064 06 03 L020 0,4   6 64 0,60 2,00 0,01 2 11
 VHMS 2 004 064 06 03 L040 0,4   6 64 0,60 4,00 0,01 2 13
 VHMS 2 005 064 06 03 L008 0,5   6 64 0,80     2 10
 VHMS 2 005 064 06 03 L030 0,5   6 64 0,80 3,00 0,015 2 12
 VHMS 2 005 064 06 03 L060 0,5   6 64 0,80 6,00 0,015 2 15
 VHMS 2 005 064 06 03 L080 0,5   6 64 0,80 8,00 0,015 2 15
 VHMS 2 005 064 06 03 L100 0,5   6 64 0,80 10,00 0,015 2 15
 VHMS 2 006 064 06 03 L009 0,6   6 64 0,90     2 10
 VHMS 2 006 064 06 03 L020 0,6   6 64 0,90 2,00 0,025 2 11
 VHMS 2 006 064 06 03 L040 0,6   6 64 0,90 4,00 0,025 2 12
 VHMS 2 006 064 06 03 L060 0,6   6 64 0,90 6,00 0,025 2 15
 VHMS 2 006 064 06 03 L080 0,6   6 64 0,90 8,00 0,025 2 15
 VHMS 2 006 064 06 03 L100 0,6   6 64 0,90 10,00 0,025 2 15
 VHMS 2 008 064 06 03 L012 0,8   6 64 1,20     2 10
 VHMS 2 008 064 06 03 L025 0,8   6 64 1,20 2,50 0,025 2 11
 VHMS 2 008 064 06 03 L050 0,8   6 64 1,20 5,00 0,025 2 13
 VHMS 2 008 064 06 03 L080 0,8   6 64 1,20 8,00 0,025 2 15
 VHMS 2 008 064 06 03 L100 0,8   6 64 1,20 10,00 0,025 2 15
 VHMS 2 010 064 06 03 L015 1,0   6 64 1,50     2 10
 VHMS 2 010 064 06 03 L040 1,0   6 64 1,50 4,00 0,025 2 11
 VHMS 2 010 064 06 03 L060 1,0   6 64 1,50 6,00 0,025 2 14
 VHMS 2 010 064 06 03 L080 1,0   6 64 1,50 8,00 0,025 2 15
 VHMS 2 010 064 06 03 L100 1,0   6 64 1,50 10,00 0,025 2 15
 VHMS 2 010 064 06 03 L120 1,0   6 64 1,50 12,00 0,025 2 15
 VHMS 2 010 064 06 03 L150 1,0   6 64 1,50 15,00 0,025 2 15
 VHMS 2 010 064 06 03 L200 1,0   6 64 1,50 20,00 0,025 2 15
 VHMS 2 010 064 06 03 L250 1,0   6 64 1,50 25,00 0,025 2 15
 VHMS 2 012 064 06 03 L018 1,2   6 64 1,80     2 10
 VHMS 2 012 064 06 03 L040 1,2   6 64 1,80 4,00 0,025 2 11
 VHMS 2 012 064 06 03 L060 1,2   6 64 1,80 6,00 0,025 2 13
 VHMS 2 012 064 06 03 L080 1,2   6 64 1,80 8,00 0,025 2 15
 VHMS 2 012 064 06 03 L120 1,2   6 64 1,80 12,00 0,025 2 15
 VHMS 2 012 064 06 03 L160 1,2   6 64 1,80 16,00 0,025 2 15

 Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader
 Skaftdiameter= 6 mm
 VHMS 2 015 064 06 03 L023 1,5   6 64 2,30     2 9
 VHMS 2 015 064 06 03 L040 1,5   6 64 2,30 4,00 0,025 2 10
 VHMS 2 015 064 06 03 L060 1,5   6 64 2,30 6,00 0,025 2 12
 VHMS 2 015 064 06 03 L080 1,5   6 64 2,30 8,00 0,025 2 15
 VHMS 2 015 064 06 03 L100 1,5   6 64 2,30 10,00 0,025 2 15
 VHMS 2 015 064 06 03 L120 1,5   6 64 2,30 12,00 0,025 2 15
 VHMS 2 015 064 06 03 L150 1,5   6 64 2,30 15,00 0,025 2 15
 VHMS 2 015 064 06 03 L200 1,5   6 64 2,30 20,00 0,025 2 15
 VHMS 2 015 064 06 03 L250 1,5   6 64 2,30 25,00 0,025 2 15
 VHMS 2 020 064 06 03 L030 2,0   6 64 3,00     2 8
 VHMS 2 020 064 06 03 L060 2,0   6 64 3,00 6,00 0,05 2 11
 VHMS 2 020 064 06 03 L080 2,0   6 64 3,00 8,00 0,05 2 14
 VHMS 2 020 064 06 03 L100 2,0   6 64 3,00 10,00 0,05 2 15
 VHMS 2 020 064 06 03 L120 2,0   6 64 3,00 12,00 0,05 2 15
 VHMS 2 020 064 06 03 L160 2,0   6 64 3,00 16,00 0,05 2 15
 VHMS 2 020 064 06 03 L200 2,0   6 64 3,00 20,00 0,05 2 15
 VHMS 2 020 064 06 03 L250 2,0   6 64 3,00 25,00 0,05 2 15
 VHMS 2 020 064 06 03 L300 2,0   6 64 3,00 30,00 0,05 2 15
 VHMS 2 025 064 06 03 L030 2,5   6 64 3,00     2 8
 VHMS 2 025 064 06 03 L060 2,5   6 64 3,00 6,00 0,05 2 10
 VHMS 2 025 064 06 03 L080 2,5   6 64 3,00 8,00 0,05 2 12
 VHMS 2 025 064 06 03 L100 2,5   6 64 3,00 10,00 0,05 2 15
 VHMS 2 025 064 06 03 L120 2,5   6 64 3,00 12,00 0,05 2 15
 VHMS 2 025 064 06 03 L160 2,5   6 64 3,00 16,00 0,05 2 15
 VHMS 2 025 064 06 03 L200 2,5   6 64 3,00 20,00 0,05 2 15
 VHMS 2 025 064 06 03 L250 2,5   6 64 3,00 25,00 0,05 2 15
 VHMS 2 025 064 06 03 L300 2,5   6 64 3,00 30,00 0,05 2 15
 VHMS 2 030 064 06 03 L030 3,0   6 64 3,00     2 7
 VHMS 2 030 064 06 03 L060 3,0   6 64 3,00 6,00 0,05 2 8
 VHMS 2 030 064 06 03 L080 3,0   6 64 3,00 8,00 0,05 2 10
 VHMS 2 030 064 06 03 L100 3,0   6 64 3,00 10,00 0,05 2 13
 VHMS 2 030 064 06 03 L120 3,0   6 64 3,00 12,00 0,05 2 15
 VHMS 2 030 064 06 03 L160 3,0   6 64 3,00 16,00 0,05 2 15
 VHMS 2 030 064 06 03 L200 3,0   6 64 3,00 20,00 0,05 2 15
 VHMS 2 030 064 06 03 L250 3,0   6 64 3,00 25,00 0,05 2 15
 VHMS 2 030 064 06 03 L300 3,0   6 64 3,00 30,00 0,05 2 15

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
.
