Ny gängtapp för
synkroniserad gängning / Ridgid tapping |
|
. |
|
. |
|
GÄNGTAPP
M DIN371/DIN376 För CNC-maskiner |
 |
 |
 |
 |
| Perfekt spånbrytning för långspånande material upp till 1100 N/mm2 |
| Beställnings-nr. | 110286 | 110287 | 110386 | 110387 |

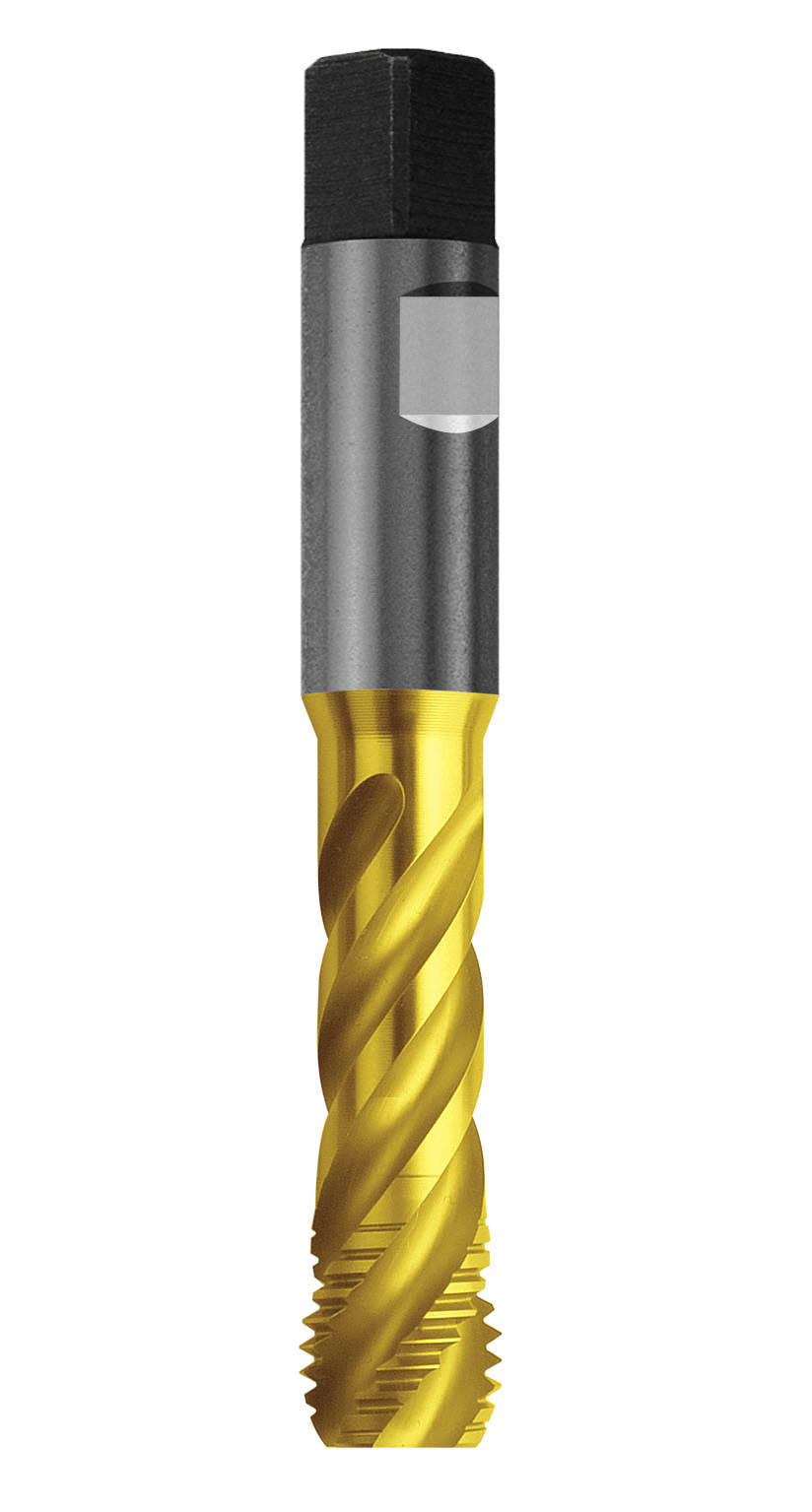

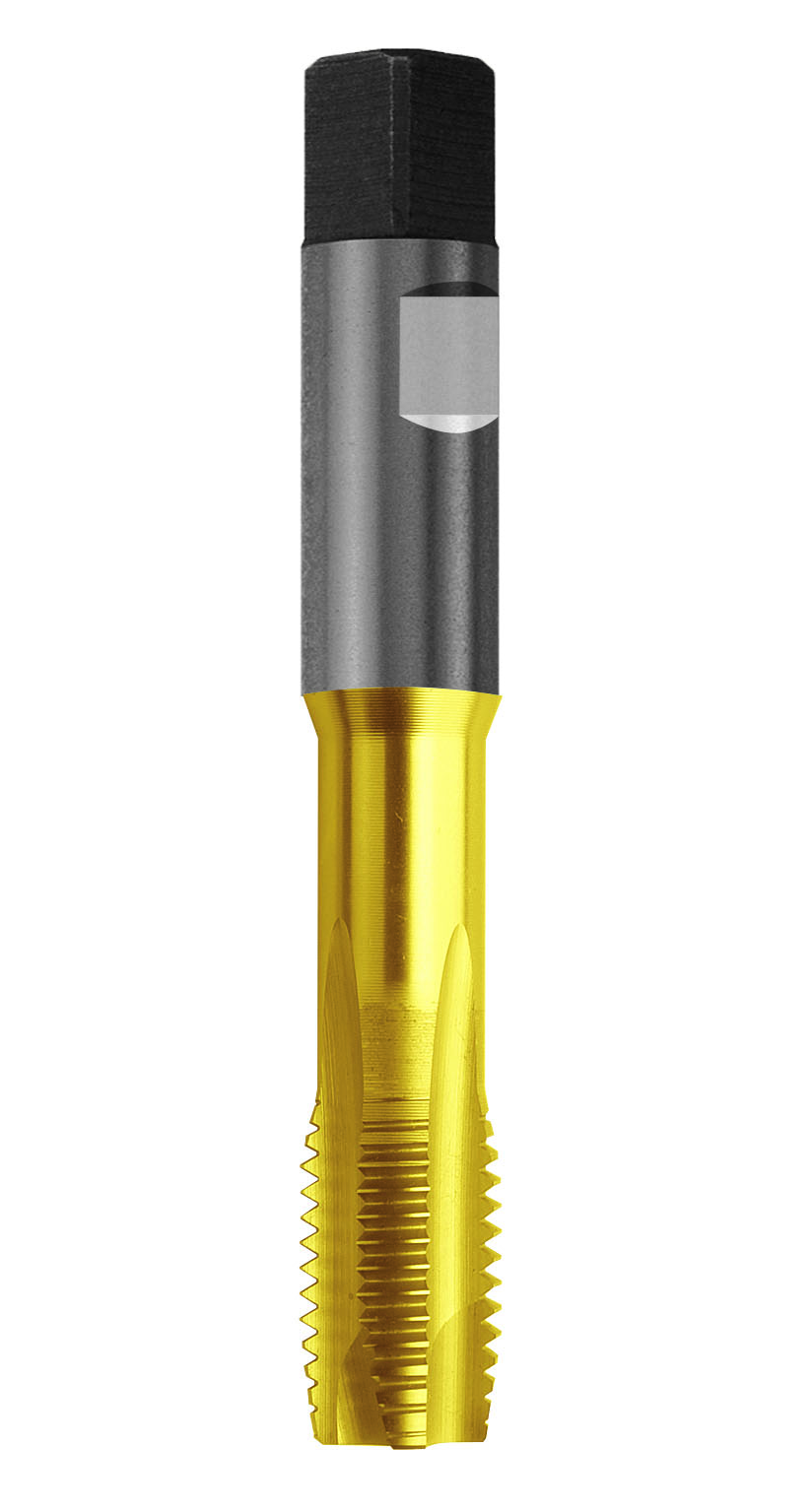

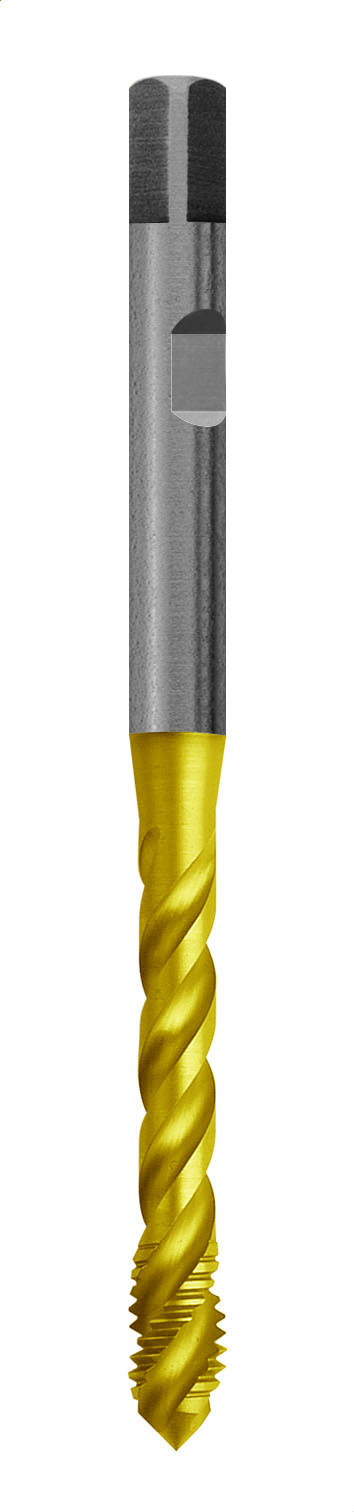

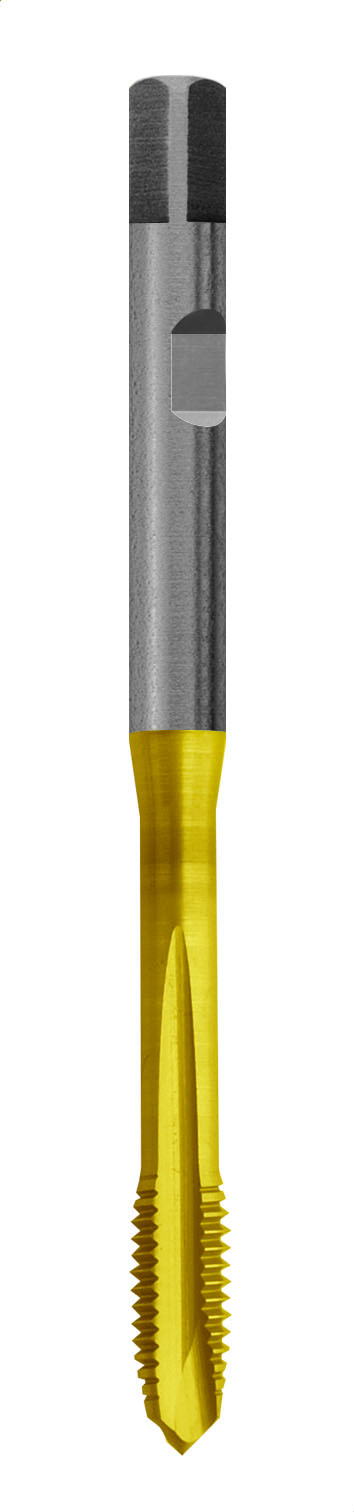

| Typ av tapp | DuloFix SYNC | Spiralo 35 SYNC | DuloFix SYNC | Spiralo 35 SYNC |
| Tolerans | 6HX | 6HX | 6HX | 6HX |
| Ingångsfas | B | C | B | C |
| Ingångsfasens längd / antal gängor | 4-5 | 2-3 | 4-5 | 2-3 |
| Typ av hål | Genomgående | Bottenhål | Genomgående | Bottenhål |
| Användbar till material |
Långspånande <100N/mm2 |
Långspånande <100N/mm2 |
Långspånande <100N/mm2 |
Långspånande <100N/mm2 |
| Typ av beläggning | TIN | TIN | TIN | TIN |
| Skafttyp och utförande |
Skaft h6 /Weldon för CNC-maskiner |
Skaft h6 /Weldon för CNC-maskiner |
Skaft h6 /Weldon för CNC-maskiner |
Skaft h6 /Weldon för CNC-maskiner |
| DIN 371 / Förstärkt skaft |
|
d gäng- dim. |
P stign. mm |
Code |
l1 Tot. längd |
l2 Gänglängd |
l2 SSP** |
l3 Fri- längd |
d2 Skaft- diam. |
a fyrk. |
Borr dim. |
||||
| M3 | 0,5 | 03 | 70 | 7 | 5 | 22 | 6,0 | 4,9 | 2,50 | X | X | ||
| M4 | 0,7 | 04 | 70 | 10 | 7 | 30 | 6,0 | 4,9 | 3,30 | X | X | ||
| M5 | 0,8 | 05 | 70 | 11 | 8 | 30 | 6,0 | 4,9 | 4,20 | X | X | ||
| M6 | 1,0 | 06 | 80 | 14 | 10 | 35 | 6,0 | 4,9 | 5,00 | X | X | ||
| M8 | 1,25 | 08 | 90 | 16 | 13 | 40 | 8,0 | 6,2 | 6,80 | X | X | ||
| M10 | 1,5 | 10 | 100 | 20 | 14 | 44 | 10,0 | 8,0 | 8,50 | X | X | ||
| M12 | 1,75 | 12 | 110 | 19 | 17 | 50 | 12,0 | 9,0 | 10,20 | X | X | ||
| M14 | 2,0 | 14 | 110 | 28 | 20 | 56 | 14,0 | 11,0 | 12,00 | X | X | ||
| M16 | 2,0 | 16 | 110 | 28 | 20 | 56 | 16,0 | 12,0 | 14,00 | X | X | ||
| DIN 376 / Klent skaft |
| M16 | 2,5 | 20 | 140 | 32 | 25 | 16,0 | 12,0 | 17,50 | X | X | |||
| M24 | 3,0 | 24 | 160 | 36 | 30 | 18,0 | 14,5 | 21,00 | X | X | |||
| . |
