N5.4 Syntetmaterial |
N5.5 Kompositmaterial, CFK-GFK |
N5.6 Grafit |
||||||

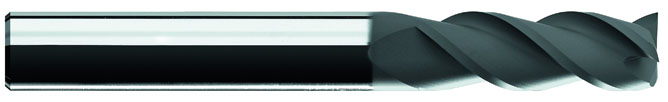

| 3-skär |
|
40 grader spiralvinkel |
Diamant |
HPM HSM |
Skafttyp 6535HA |
Diameter VHC |
Skaft tolerans h5 |
Radiellt kast (Run-out) inom 0,005 mm |
| . |
| Artikelnummer |
d Diameter mm |
r Radie mm |
d1 Skaftdiam mm |
L Tot.längd mm |
L1 Skärlängd mm |
L2 Frilängd mm |
a Reduc. mm |
Z Antal skär |
y Konvinkel grader |
|
| VHGT 3 020 050 03 02 | 2,0 | - | 3 | 50 | 10 | - | - | 3 | 15 | |
| VHGT 3 030 050 03 02 | 3,0 | - | 3 | 50 | 10 | - | - | 3 | - | |
| VHGT 3 040 060 04 02 | 4,0 | - | 4 | 60 | 15 | - | - | 3 | - | |
| VHGT 3 050 060 05 02 | 5,0 | - | 5 | 60 | 20 | - | - | 3 | - | |
| VHGT 3 060 078 06 02 | 6,0 | - | 6 | 78 | 30 | - | - | 3 | - | |
| VHGT 3 080 078 08 02 | 8,0 | - | 8 | 78 | 30 | - | - | 3 | - | |
| VHGT 3 100 078 10 02 | 10,0 | - | 10 | 78 | 30 | - | - | 3 | - | |
| VHGT 3 120 089 12 02 | 12,0 | - | 12 | 89 | 30 | - | - | 3 | - | |
| . |
|
Beställ produktkatalog för utförliga skärdatarekommendationer. |
