VHLA2

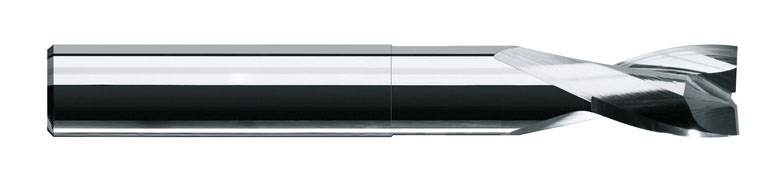

Pinnfräs HM / 2-skärig / med hörnradie / Med kort reducering / lång reducering
.
.
N5.1
 Aluminium, <5% kisel		 N5.2
 Aluminium, >5% kisel		 N5.3
 Koppar
 Kopparlegeringar		 N5.4
 Syntetmaterial		 N5.5
 Kompositmaterial, CFK-GFK

2-skär Hörnradie 20 grader
spiralvinkel		 Obelagd HVM
HPM		 Skafttyp
6535HA		 Diameter
e8		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
0,01 mm
.
Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader
 VHLA 2 020 039 03 15 2,0 0,1 3 39 3 6 0,05 2 15
 VHLA 2 030 064 03 15 3,0 0,1 3 64 4 9 0,05 2 -
 VHLA 2 040 064 04 15 4,0 0,1 4 64 5 12 0,10 2 -
VHLA 2 040 064 06 15 4,0   6 64 11     2 15
 VHLA 2 050 064 05 15 5,0 0,1 5 64 8 15 0,10 2 -
 VHLA 2 060 064 06 15 6,0 0,1 6 64 8 18 0,10 2 -
 VHLA 2 060 102 06 15 6,0 0,1 6 102 8 24 0,10 2 -
 VHLA 2 080 070 08 15 8,0 0,1 8 70 10 24 0,10 2 -
 VHLA 2 080 102 08 15 8,0 0,1 8 102 10 32 0,10 2 -

 VHLA 2 100 070 10 15

 10,0 0,10 10 70 14 26 0,150 2 -
 VHLA 2 100 102 10 15 10,0 0,1 10 102 14 30 0,15 2 -
 VHLA 2 120 089 12 15 12,0 0,1 12 89 16 36 0,15 2 -
 VHLA 2 120 125 12 15 12,0 0,1 12 125 16 48 0,15 2 -
 VHLA 2 160 089 16 15 16,0 0,1 16 89 20 40 0,25 2 -
 VHLA 2 200 102 20 15 20,0 0,1 20 102 25 50 0,25 2 -

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
