VHRFF

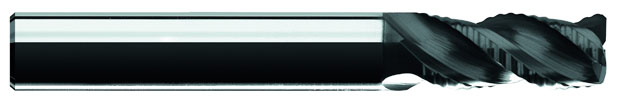

Pinnfräs HM / 3/4-skärig / Skrubbfräs / med hörnfas
.
.
P1.1
<800N/mm2
 Stål, lågkolhaltigt
 Automatstål		 P1.2
<1000N/mm2
 Stål <0,5% C
 Stål >0,5% C, Låglegerat
 Stål >0,5% C, Låglegerat		 P1.3
<1400N/mm2
 Verktygsstål, Normal
 Stål, höglegerat m. hög hårdhet
 Stål, höglegerat m. hög brottgräns
 Rostfritt, martensitiskt 		H2.1
 42-50 HRC		 M3.1
<950N/mm2
 Rostfritt stål		 M3.2     <1250N/mm2
 Rostfritt stål, Austenitiskt, svårbearbetat
 Rostfritt stål, Duplex		 K4.1     <800N/mm2
 Gjutjärn
S6.1     <1500N/mm2
 Superlegeringar, Fe 		S6.2
<1600N/mm2
 Superlegeringar, Co		 S6.3
<1600N/mm2
 Superlegeringar, Ni		 S6.4
<1250N/mm2
 Superlegeringar, Titan
3/4-skär Hörnfas 40 grader
spiralvinkel		 TiAlN HVM
HPM		 Skafttyp
6535HA/HB		 Diameter
tolerans
e8		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
inom 0,01 mm
.
Artikelnummer d
Diameter
mm		 b
Hörnfas
bx45 gr.
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär
 Standard
 VHRFF 3 060 064 06 03 025 6,0 0,25 6 64 16 - - 3
 VHRFF 3 080 064 08 03 050 8,0 0,50 8 64 20 - - 3
 VHRFF 3 100 070 10 03 050 10,0 0,50 10 70 22 - - 3
 VHRFF 3 120 078 12 03 050 12,0 0,50 12 78 25 - - 3
 VHRFF 3 140 089 14 03 100 14,0 1,00 14 89 25 - - 3
 VHRFF 3 160 089 16 03 100 16,0 1,00 16 89 35 - - 3
 VHRFF 4 200 102 20 03 100 20,0 1,00 20 102 40 - - 4

 Weldon
 VHRFFW 3 060 064 06 03 025 6,0 0,25 6 64 16 - - 3
 VHRFFW 3 080 064 08 03 050 8,0 0,50 8 64 20 - - 3
 VHRFFW 3 100 070 10 03 050 10,0 0,50 10 70 22 - - 3
 VHRFFW 3 120 078 12 03 050 12,0 0,50 12 78 25 - - 3
 VHRFFW 3 140 089 14 03 100 14,0 1,00 14 89 25 - - 3
 VHRFFW 3 160 089 16 03 100 16,0 1,00 16 89 35 - - 3
 VHRFFW 4 200 102 20 03 100 20,0 1,00 20 102 40 - - 4

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
.
