VHTS

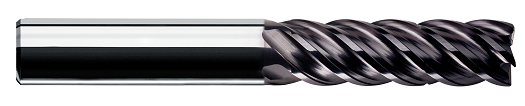

Pinnfräs HM / med hörnfas och reducering / 4/5/6/7-skärig
.
.
P1.1
<800N/mm2
 Stål, lågkolhaltigt
 Automatstål		 P1.2
<1000N/mm2
 Stål <0,5% C
 Stål >0,5% C, Låglegerat
 Stål >0,5% C, Låglegerat		 P1.3
<1400N/mm2
 Verktygsstål, Normal
 Stål, höglegerat m. hög hårdhet
 Stål, höglegerat m. hög brottgräns
 Rostfritt, martensitiskt 		H2.1
 42-50 HRC		 M3.1
<950N/mm2
 Rostfritt stål		 M3.2     <1250N/mm2
 Rostfritt stål, Austenitiskt, svårbearbetat
 Rostfritt stål, Duplex		 K4.1     <800N/mm2
 Gjutjärn
S6.1     <1500N/mm2
 Superlegeringar, Fe 		S6.2
<1600N/mm2
 Superlegeringar, Co		 S6.3
<1600N/mm2
 Superlegeringar, Ni		 S6.4
<1250N/mm2
 Superlegeringar, Titan
4/5/6/7-skär Reducering
Hörnfas		 Variabel
spiralvinkel		 TiAlN   Skafttyp
6535HB		 Diameter
tolerans
e8		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
inom 0,01 mm
.

 Artikelnummer

 d
Diameter
mm		 b
Hörnfas
mm		 d1
Skaftdiam.
mm		 L
Tot.längd
mm		 l1
Skärlängd
mm		 l2
Frilängd
mm		 a
Reduc.
mm		 z
Antal
skär		 y
Konvinkel
grader
 VHTS 4 030 060 06 03 3,0 0,10 6 60 10,0     4 15 Ny
 VHTS 4 040 060 06 03 4,0 0,10 6 60 13,0     4 15 Ny
 VHTS 4 050 060 06 03 5,0 0,10 6 60 16,0     4 15 Ny
 VHTS 4 060 060 06 03 6,0 0,10 6 60 19,0     5 - Ny
 VHTS 5 080 065 08 03 8,0 0,15 8 65 25,0     5 - Ny
 VHTS 5 100 078 10 03 10,0 0,20 10 78 32,0     5 - Ny
 VHTS 6 120 090 12 03 12,0 0,20 12 90 38,0     5 - Ny
 VHTS 6 160 100 16 03 16,0 0,30 16 100 42,0     6 - Ny
 VHTS 7 200 105 20 03 20,0 0,40 20 105 50,0     7 - Ny

.

 Artikelnummer     4xD

 d
Diameter
mm		 b
Hörnfas
mm		 d1
Skaftdiam.
mm		 L
Tot.längd
mm		 l1
Skärlängd
mm		 l2
Frilängd
mm		 a
Reduc.
mm		 z
Antal
skär		 y
Konvinkel
grader
 VHTS 4 030 064 06 03L 3,0 0,10 6 64 13,0     4 15 Ny
 VHTS 4 040 064 06 03L 4,0 0,10 6 64 17,0     4 15 Ny
 VHTS 4 050 064 06 03L 5,0 0,10 6 64 21,0     4 15 Ny
 VHTS 4 060 064 06 03L 6,0 0,10 6 64 25,0     5 - Ny
 VHTS 5 080 078 0803L 8,0 0,15 8 78 33,0     5 - Ny
 VHTS 5 100 089 10 03L 10,0 0,15 10 89 42,0     5 - Ny
 VHTS 5 120 102 12 03L 12,0 0,15 12 102 50,0     5 - Ny
 VHTS 6 160 125 16 03L 16,0 0,20 16 125 66,0     5 - Ny

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
.
