VHKE

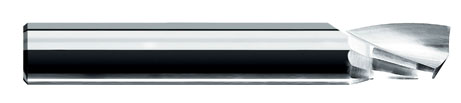

Pinnfräs HM / 1-skärig / Obelagd
.
.
N5.1
 Aluminium, <5% kisel		 N5.2
 Aluminium, >5% kisel		 N5.3
 Koppar
 Kopparlegeringar		 N5.4
 Syntetmaterial		 N5.5
 Kompositmaterial, CFK-GFK

1-skär Hörnfas 20 grader
spiralvinkel		 Obelagd   Skafttyp
6535HA		 Diameter
e8		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)

.
Artikelnummer d
Diameter
mm		 b
Hörnfas
mm		 d1
Skaft-diam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Kon-vinkel
grader
 Standard
 VHKE 1 010 039 03 10 L020 1,0 - 3 39 2,0 - - 1 15
 VHKE 1 010 039 03 10 L040 1,0 - 3 39 4,0 - - 1 15
 VHKE 1 015 039 03 10 L025 1,5 - 3 39 2,5 - - 1 15
 VHKE 1 015 039 03 10 L050 1,5 - 3 39 5,0 - - 1 15
 VHKE 1 020 039 03 10 L030 2,0 - 3 39 3,0 - - 1 15
 VHKE 1 020 039 03 10 L060 2,0 - 3 39 6,0 - - 1 15
 VHKE 1 025 039 03 10 L040 2,5 - 3 39 4,0 - - 1 15
 VHKE 1 025 039 03 10 L060 2,5 - 3 39 6,0 - - 1 15
 VHKE 1 030 051 06 10 L040 3,0 0,05 6 51 4,0 - - 1 15
 VHKE 1 030 051 06 10 L060 3,0 0,05 6 51 6,0 - - 1 15
 VHKE 1 030 051 06 10 L080 3,0 0,05 6 51 8,0 - - 1 15
 VHKE 1 030 051 06 10 L120 3,0 0,05 6 51 12,0 - - 1 15
 VHKE 1 040 051 06 10 L050 4,0 0,05 6 51 5,0 - - 1 15
 VHKE 1 040 051 06 10 L080 4,0 0,05 6 51 8,0 - - 1 15
 VHKE 1 040 051 06 10 L100 4,0 0,05 6 51 10,0 - - 1 15
 VHKE 1 040 051 06 10 L140 4,0 0,05 6 51 14,0 - - 1 15
 VHKE 1 050 051 06 10 L060 5,0 0,08 6 51 6,0 - - 1 15
 VHKE 1 050 051 06 10 L100 5,0 0,08 6 51 10,0 - - 1 15
 VHKE 1 050 051 06 10 L120 5,0 0,08 6 51 12,0 - - 1 15
 VHKE 1 060 051 06 10 L080 6,0 0,10 6 51 8,0 - - 1 -
 VHKE 1 060 051 06 10 L120 6,0 0,10 6 51 12,0 - - 1 -
 VHKE 1 060 051 06 10 L140 6,0 0,10 6 51 14,0 - - 1 -
 VHKE 1 080 060 08 10 L100 8,0 0,12 8 60 10,0 - - 1 -
 VHKE 1 080 060 08 10 L160 8,0 0,12 8 60 16,0 - - 1 -
 VHKE 1 100 070 10 10 L120 10,0 0,15 10 70 12,0 - - 1 -
 VHKE 1 100 070 10 10 L220 10,0 0,15 10 70 22,0 - - 1 -
 VHKE 1 120 078 12 10 L150 12,0 0,20 12 78 15,0 - - 1 -

 Lång
Artikelnummer d
Diameter
mm		 b
Hörnfas
mm		 d1
Skaft-diam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Kon-vinkel
grader
VHKE 1 030 060 06 10 L220 3,0 - 6 60 22,0 - - 1 15
VHKE 1 040 060 06 10 L220 4,0 - 6 60 22,0 - - 1 15
VHKE 1 060 064 06 10 L250 6,0 - 6 64 25,0 - - 1 -
VHKE 1 060 070 06 10 L320 6,0 - 6 70 32,0 - - 1 -
VHKE 1 080 078 08 10 L420 8,0 - 8 78 42,0 - - 1 -

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
