VHVTR4

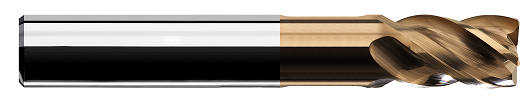

Pinnfräs HM   4-skärig / Variabel spiralvinkel / även lämplig för dynamisk fräsning
.

.
P1.1
<800N/mm2
 Stål, lågkolhaltigt
 Automatstål		 P1.2
<1000N/mm2
 Stål <0,5% C
 Stål >0,5% C, Låglegerat
 Stål >0,5% C, Låglegerat		 P1.3
<1400N/mm2
 Verktygsstål, Normal
 Stål, höglegerat m. hög hårdhet
 Stål, höglegerat m. hög brottgräns
 Rostfritt, martensitiskt 		H2.1
 42-50 HRC		 M3.1
<950N/mm2
 Rostfritt stål		 M3.2     <1250N/mm2
 Rostfritt stål, Austenitiskt, svårbearbetat
 Rostfritt stål, Duplex		 K4.1     <800N/mm2
 Gjutjärn
S6.1     <1500N/mm2
 Superlegeringar, Fe 		S6.2
<1600N/mm2
 Superlegeringar, Co		 S6.3
<1600N/mm2
 Superlegeringar, Ni		 S6.4
<1250N/mm2
 Superlegeringar, Titan
4-skär Hörnradie Variabel
spiralvinkel		 TiAlN Gold HVM
HPM		 Skafttyp
6535HA/HB		 Diameter
tolerans
e8		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
inom 0,01 mm
.
 Artikelnummer d
Diameter
mm		 r
Hörn-
radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 y
Konvinkel
grader

Kort


 VHVTR 4 030 039 06 03S 3,0 0,20 6 39 5 7 0,1 4 15
 VHVTR 4 040 051 06 03S 4,0 0,20 6 51 6 9 0,1 4 15
 VHVTR 4 050 051 06 03S 5,0 0,20 6 51 7 11 0,2 4 15
 VHVTR 4 060 064 06 03 010S 6,0 0,10 6 64 8 13 0,2 4 - Ny
 VHVTR 4 060 064 06 03S 6,0 0,30 6 64 8 13 0,2 4 -
 VHVTR 4 060 064 06 03 050S 6,0 0,50 6 64 8 13 0,2 4 -
 VHVTR 4 060 064 06 03 100S 6,0 1,00 6 64 8 13 0,2 4 -
 VHVTR 4 080 064 08 03 010S 8,0 0,10 8 64 11 18 0,3 4 - Ny
 VHVTR 4 080 064 08 03 030S 8,0 0,30 8 64 11 18 0,3 4 -
 VHVTR 4 080 064 08 03 050S 8,0 0,50 8 64 11 18 0,3 4 -
 VHVTR 4 080 064 08 03 100S 8,0 1,00 8 64 11 18 0,3 4 -
 VHVTR 4 100 070 10 03 010S 10,0 0,10 10 70 13 22 0,1 4 - Ny
 VHVTR 4 100 070 10 03 030S 10,0 0,30 10 70 13 22 0,3 4 -
 VHVTR 4 100 070 10 03 050S 10,0 0,50 10 70 13 22 0,3 4 -
 VHVTR 4 100 070 10 03 100 S 10,0 1,00 10 70 13 22 0,3 4 -

 VHVTR 4 120 978 12 03 010S

 12,0 0,10 12 78 15 25 0,1 4 - Ny

 VHVTR 4 120 078 12 03 030S

 12,0 0,30 12 78 15 25 0,3 4 -
 VHVTR 4 120 078 12 03 050S 12,0 0,50 12 78 15 25 0,3 4 .
 VHVTR 4 120 078 12 03 100S 12,0 1,00 12 78 15 25 0,3 4 -

 VHVTR 4 140 089 14 03 050S

 14,0 0,50 14 89 17 30 0,3 4 - Ny

 VHVTR 4 140 089 14 03 100S

 14,0 1,00 14 89 17 30 0,30 4 - Ny

 VHVTR 4 160 089 16 03 010S

 16,0 0,10 16 89 19 35 0,3 4 - Ny

 VHVTR 4 160 089 16 03 050S

 16,0 0,50 16 89 19 35 0,3 4 -
 VHVTR 4 160 089 16 03 100S 16,0 1,00 16 89 19 35 0,3 4 -

 VHVTR 5 160 089 16 03 050S

 16,0 0,50 16 89 19 35 0,3 5 -
 VHVTR 5 160 089 16 03 100S 16,0 1,00 16 89 19 35 0,3 5 -

 VHVTR 4 200 102 20 03 050S

 20,0 0,50 20 102 23 42 0,4 4 -
 VHVTR 4 200 102 20 03 100S 20,0 1,00 20 102 23 42 0,4 4 -
 VHVTR 4 250 120 25 03 050S 25,0 0,50 25 120 28 45 0,4 4
 VHVTR 4 250 120 25 03 100S 25,0 1,00 25 120 28 45 0,4 4

.
Artikelnummer d
Diameter
mm		 r
Hörn-
radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 Konvinkel
grader

Standard


 VHVTR 4 030 039 06 03 3,0 0,20 6 39 7 - - 4 15
 VHVTR 4 040 051 06 03 4,0 0,20 6 51 9 - - 4 15
 VHVTR 4 050 051 06 03 5,0 0,20 6 51 11 - - 4 15
 VHVTR 4 060 064 06 03 010 6,0 0,10 6 64 13 - - 4 - Ny
 VHVTR 4 060 064 06 03 030 6,0 0,30 6 64 13 - - 4 - Ny
 VHVTR 4 060 064 06 03 050 6,0 0,50 6 64 13 - - 4 -
 VHVTR 4 060 064 06 03 100 6,0 1,00 6 64 13 - - 4 -

 VHVTR 4 080 064 08 03 010

 8,0 0,10 8 64 18 - - 4 - Ny

 VHVTR 4 080 064 08 03 030

 8,0 0,30 8 64 18 - - 4 -
 VHVTR 4 080 064 08 03 8,0 0,50 8 64 18 - - 4 -
 VHVTR 4 080 064 08 03 100 8,0 1,00 8 64 18 - - 4 -

 VHVTR 4 100 070 10 03 010

 10,0 0,10 10 70 22 - - 4 - Ny

 VHVTR 4 100 070 10 03 030

 10,0 0,30 10 70 22 - - 4 -
 VHVTR 4 100 070 10 03 050 10,0 0,50 10 70 22 - - 4 -
 VHVTR 4 100 070 10 03 100 10,0 1,00 10 70 22 - - 4 -

 VHVTR 4 120 078 12 03 010

 12,0 0,10 12 78 25 - - 4 - Ny

 VHVTR 4 120 078 12 03 030

 12,0 0,30 12 78 25 - - 4 -
 VHVTR 4 120 078 12 03 050 12,0 0,50 12 78 25 - - 4 -
 VHVTR 4 120 078 12 03 100 12,0 1,00 12 78 25 - - 4 -
 VHVTR 4 140 089 14 03 050 14,0 0,50 14 89 30 - - 4 - Ny

 VHVTR 4 160 089 16 03 010

 16,0 0,10 16 89 35 - - 4 - Ny

 VHVTR 4 160 089 16 03 050

 16,0 0,50 16 89 35 - - 4 -
 VHVTR 4 160 089 16 03 100 16,0 1,00 16 89 35 - - 4 -
 VHVTR 5 160 089 16 03 050 16,0 0,50 16 89 35 - - 5 -
 VHVTR 5 160 089 16 03 100 16,0 1,00 16 89 35 - - 5 -

 VHVTR 4 200 102 20 03 050

 20,0 0,50 20 102 42 - - 4 -
 VHVTR 4 200 102 20 03 100 20,0 1,00 20 102 42 - - 4 -
 VHVTR 4 250 120 25 03 050 25,0 0,50 25 120 45 - - 4 -
 VHVTR 4 250 120 25 03 100 25,0 1,00 25 120 45 - - 4 -

.
Artikelnummer d
Diameter
mm		 r
Hörn-
radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 a
Reduc.
mm		 Z
Antal
skär		 Konvinkel
grader

  Med reducering L2


VHVTR 4 030 039 03 03 030L 3,0 0,20 3 39 7 9 0,10 4 -
VHVTR 4 040 051 04 03 040L 4,0 0,20 4 51 9 12 0,10 4 -
VHVTR 4 050 051 05 03 050L 5,0 0,20 5 51 11 15 0,20 4 -
VHVTR 4 060 064 06 03 010L 6,0 0,10 6 64 13 18 0,20 4 - Ny
VHVTR 4 060 064 06 03 060L 6,0 0,30 6 64 13 18 0,20 4 -
VHVTR 4 060 064 06 03 050L 6,0 0,50 6 64 13 18 0,20 4 -
VHVTR 4 060 064 06 03 100L 6,0 1,00 6 64 13 18 0,20 4 -

VHVTR 4 080 064 08 03 010L

 8,0 0,10 8 64 18 24 0,30 4 - Ny

VHVTR 4 080 064 08 03 030L

 8,0 0,30 8 64 18 24 0,30 4 -
VHVTR 4 080 064 08 03 050L 8,0 0,50 8 64 18 24 0,30 4 -
VHVTR 4 080 064 08 03 100L 8,0 1,00 8 64 18 24 0,30 4 -

VHVTR 5 100 070 10 03 010L

 10,0 0,10 10 70 22 30 0,30 5 - Ny

VHVTR 4 100 070 10 03 010L

 10,0 0,10 10 70 22 30 0,10 4 - Ny

VHVTR 4 100 070 10 03 030L

 10,0 0,30 10 70 22 30 0,30 4 -
VHVTR 4 100 070 10 03 050L 10,0 0,50 10 70 22 30 0,30 4 -
VHVTR 4 100 070 10 03 100L 10,0 1,00 10 70 22 30 0,30 4 -

VHVTR 4 120 083 12 03 010L

 12,0 0,10 12 83 25 36 0,30 4 - Ny

VHVTR 4 120 078 12 03 030L

 12,0 0,30 12 102 25 36 0,30 4 -

VHVTR 4 120 102 12 03 010L

 12,0 0,10 12 102 25 36 0,30 4 - Ny
VHVTR 4 120 102 12 03 050L 12,0 0,50 12 102 25 36 0,30 4 -
VHVTR 4 120 102 12 03 100L 12,0 1,00 12 102 25 36 0.30 4 -
VHVTR 4 140 102 14 03 050L 14,0 0,50 14 102 30 42 0,30 4 - Ny

VHVTR 4 140 102 14 03 100L

 14,0 1,00 14 102 30 42 0,30 4 - Ny

VHVTR 4 160 102 16 03 010L

 16,0 0,10 16 102 35 48 0,30 4 - Ny
VHVTR 4 160 102 16 03 050L 16,0 0,50 16 102 35 48 0,30 4 -
VHVTR 4 160 102 16 03 100L 16,0 1,00 16 102 35 48 0,30 4 -
VHVTR 5 160 102 16 03 050L 16,0 0,50 16 102 35 48 0,30 5 -
VHVTR 5 160 102 16 03 100L 16,0 1,00 16 102 35 48 0,30 5 -
VHVTR 4 200 125 20 03 050L 20,0 0,50 20 125 42 60 0,40 4 -
VHVTR 4 200 125 20 03 100L 20,0 1,00 20 125 42 60 0,40 4 -
VHVTR 5 200 125 20 03 050L 20,0 0,50 20 125 42 60 0,40 5 -
VHVTR 5 200 125 20 03 100L 20,0 1,00 20 125 42 60 0,40 5 -
VHVTR 5 250 131 25 03 050L 25,0 0,50 25 131 45 75 0,40 5 -
VHVTR 5 250 131 25 03 100L 25,0 1,00 25 131 45 75 0,40 5 -




.

Beställ produktkatalog för utförliga skärdatarekommendationer.
.
