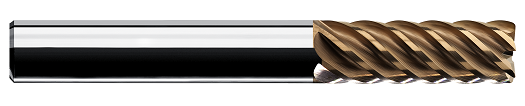

HAMF-L-XL

Pinnfräs HM / Flerskärig

.

.
P1.1
<800N/mm2
 Stål, lågkolhaltigt
 Automatstål		 P1.2
<1000N/mm2
 Stål <0,5% C
 Stål >0,5% C, Låglegerat
 Stål >0,5% C, Låglegerat		 P1.3
<1400N/mm2
 Verktygsstål, Normal
 Stål, höglegerat m. hög hårdhet
 Stål, höglegerat m. hög brottgräns
 Rostfritt, martensitiskt 		H2.1
 42-50 HRC		 M3.1
<950N/mm2
 Rostfritt stål		 M3.2     <1250N/mm2
 Rostfritt stål, Austenitiskt, svårbearbetat
 Rostfritt stål, Duplex		 K4.1     <800N/mm2
 Gjutjärn
S6.1     <1500N/mm2
 Superlegeringar, Fe 		S6.2
<1600N/mm2
 Superlegeringar, Co		 S6.3
<1600N/mm2
 Superlegeringar, Ni		 S6.4
<1250N/mm2
 Superlegeringar, Titan
6/8-skär Hörnradie 45 grader
spiralvinkel		 TiAlN Gold HPM Skafttyp
6535HA		 Diameter
tolerans
f7		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
inom 0,01 mm
.
Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 y
Konvinkel
grader		 Z
Antal
skär
 HAMF
 HAMF 6 030 057 06 03 010 3,0 0,1 6 57 7 - 15 6 Ny
 HAMF 6 040 057 06 03 010 4,0 0,1 6 57 9 - 15 6 Ny
 HAMF 6 050 057 06 03 010 5,0 0,1 6 57 11 - 15 6 Ny

 HAMF 6 060 057 06 03 010

 6,0 0,1 6 57 15 - - 6 Ny
 HAMF 6 060 064 06 03 030 6,0 0,3 6 64 15 - - 6

 HAMF 6 080 064 08 03 010

 8,0 0,1 8 64 20 - - 6 Ny
 HAMF 6 080 064 08 03 050 8,0 0,5 8 64 20 - - 6

 HAMF 6 100 078 10 03 010

 10,0 0,1 10 78 22 - - 6 Ny
 HAMF 6 100 078 10 03 050 10,0 0,5 10 78 22 - - 6

 HAMF 6 120 078 12 03 010

 12,0 0,1 12 78 28 - - 6 Ny
 HAMF 6 120 078 12 03 050 12,0 0,5 12 78 28 - - 6

 HAMF 6 160 089 16 03 015

 16,0 0,15 16 89 34 - - 6 Ny
 HAMF 6 160 089 16 03 050 16,0 0,5 16 89 34 - - 6

 HAMF 8 200 102 20 03 015

 20,0 0,15 20 102 42 - - 8 Ny
 HAMF 8 200 102 20 03 050 20,0 0,5 20 102 42 - - 8

 HAMF-L
Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 y
Konvinkel
grader		 Z
Antal
skär
 HAMFL 6 030 064 06 03 010 3,0 0,1 6 65 10 - 15 6 Ny
 HAMFL 6 040 064 06 03 010 4,0 0,1 6 65 13 - 15 6 Ny
 HAMFL 6 050 064 06 03 010 5,0 0,1 6 65 16 - 15 6 Ny

 HAMFL 6 060 064 06 03 010

 6,0 0,1 6 65 20 - 15 6 Ny
 HAMFL 6 060 064 06 03 030 6,0 0,3 6 64 20 - - 6

 HAMFL 6 080 078 08 03 010

 8,0 0,1 8 78 30 - - 6 Ny
 HAMFL 6 080 078 08 03 050 8,0 0,5 8 78 30 - - 6

 HAMFL 6 100 089 10 03 010

 10,0 0,1 10 89 35 - - 6 Ny
 HAMFL 6 100 089 10 03 050 10,0 0,5 10 89 35 - - 6

 HAMFL 6 120 102 12 03 010

 12,0 0,1 12 102 40 - - 6 Ny
 HAMFL 6 120 102 12 03 050 12,0 0,5 12 102 40 - - 6

 HAMFL 6 160 102 16 03 015

 16,0 0,15 16 102 50 - - 6 Ny
 HAMFL 6 160 102 16 03 050 16,0 0,5 16 102 50 - - 6

 HAMFL 8 200 125 20 03 015

 20,0 0,15 20 125 60 - - 8 Ny
 HAMFL 8 200 125 20 03 050 20,0 0,5 20 125 60 - - 8

 HAMF-XL
Artikelnummer d
Diameter
mm		 r
Radie
mm		 d1
Skaftdiam
mm		 L
Tot.längd
mm		 L1
Skärlängd
mm		 L2
Frilängd
mm		 Konvinkel
grader		 Z
Antal
skär

 HAMFXL 6 060 070 06 03 010

 6,0 0,1 6 70 30 - - 6 Ny

 HAMFXL 6 080 102 08 03 010

 8,0 0,1 8 102 40 - - 6 Ny
 HAMFXL 6 080 102 08 03 050 8,0 0,5 8 102 40 - - 6

 HAMFXL 6 100 125 10 03 010

 10,0 0,1 10 125 60 - - 6 Ny
 HAMFXL 6 100 125 10 03 050 10,0 0,5 10 125 60 - - 6

 HAMFXL 6 120 150 12 03 010

 12,0 0,1 12 150 65 - - 6 Ny
 HAMFXL 6 120 150 12 03 050 12,0 0,5 12 150 65 - - 6

 HAMFXL 6 160 150 16 03 015

 16,0 0,15 16 150 75 - - 6 Ny
 HAMFXL 6 160 150 16 03 050 16,0 0,5 16 150 75 - - 6

 HAMFXL 8 200 150 20 03 015

 20,0 0,15 20 150 80 - - 8 Ny
 HAMFXL 8 200 150 20 03 050 20,0 0,5 20 150 80 - - 8

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
.
